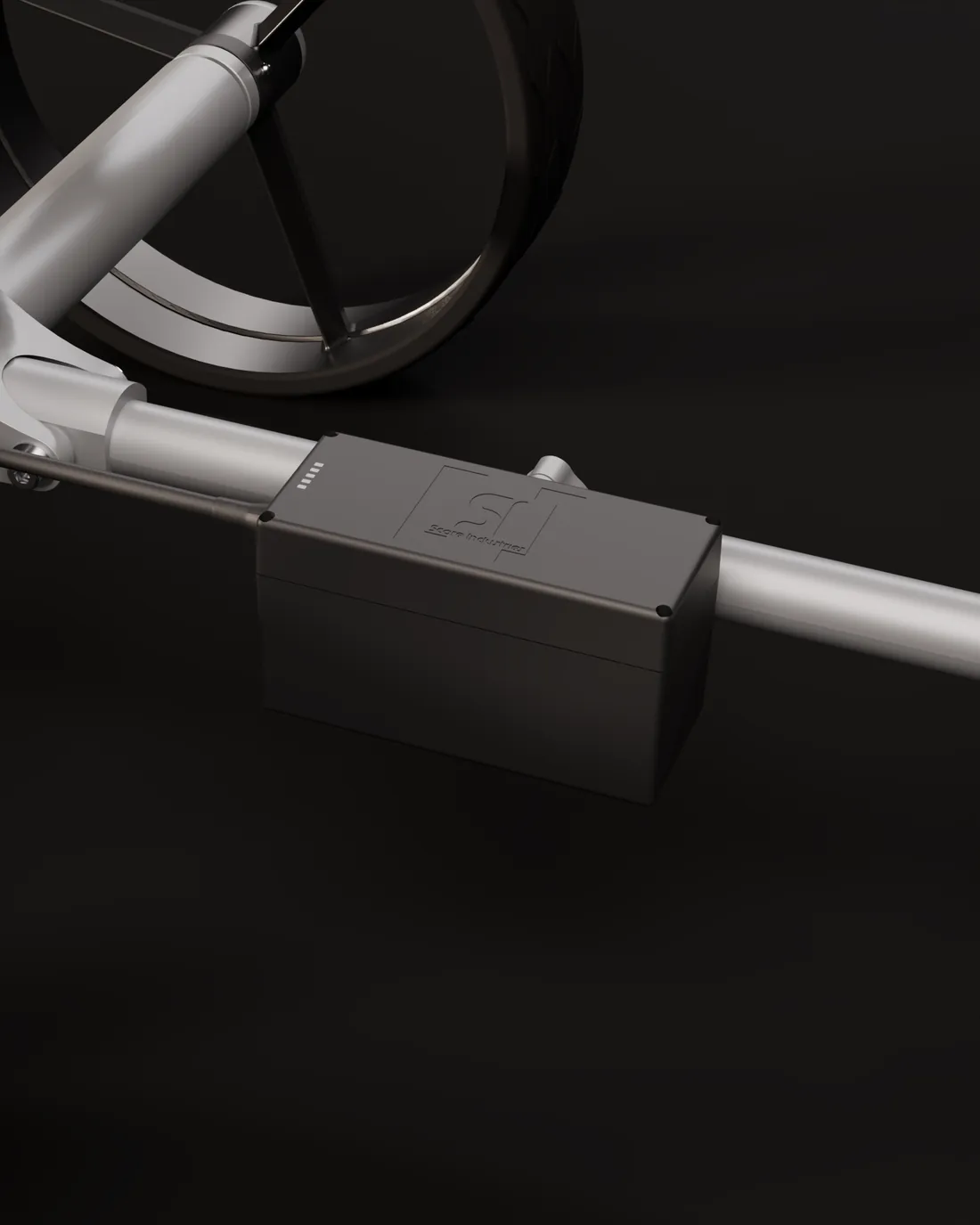

9 Ah · 1,3 kg
Lithium-Ionen, am Untergestell. 27 Loch.
2Motoren in der Achse
9Ah Lithium-Ionen
27Loch Reichweite
10,0kg ohne Akku
Ø 315mm Hinterräder
640mm Radstand

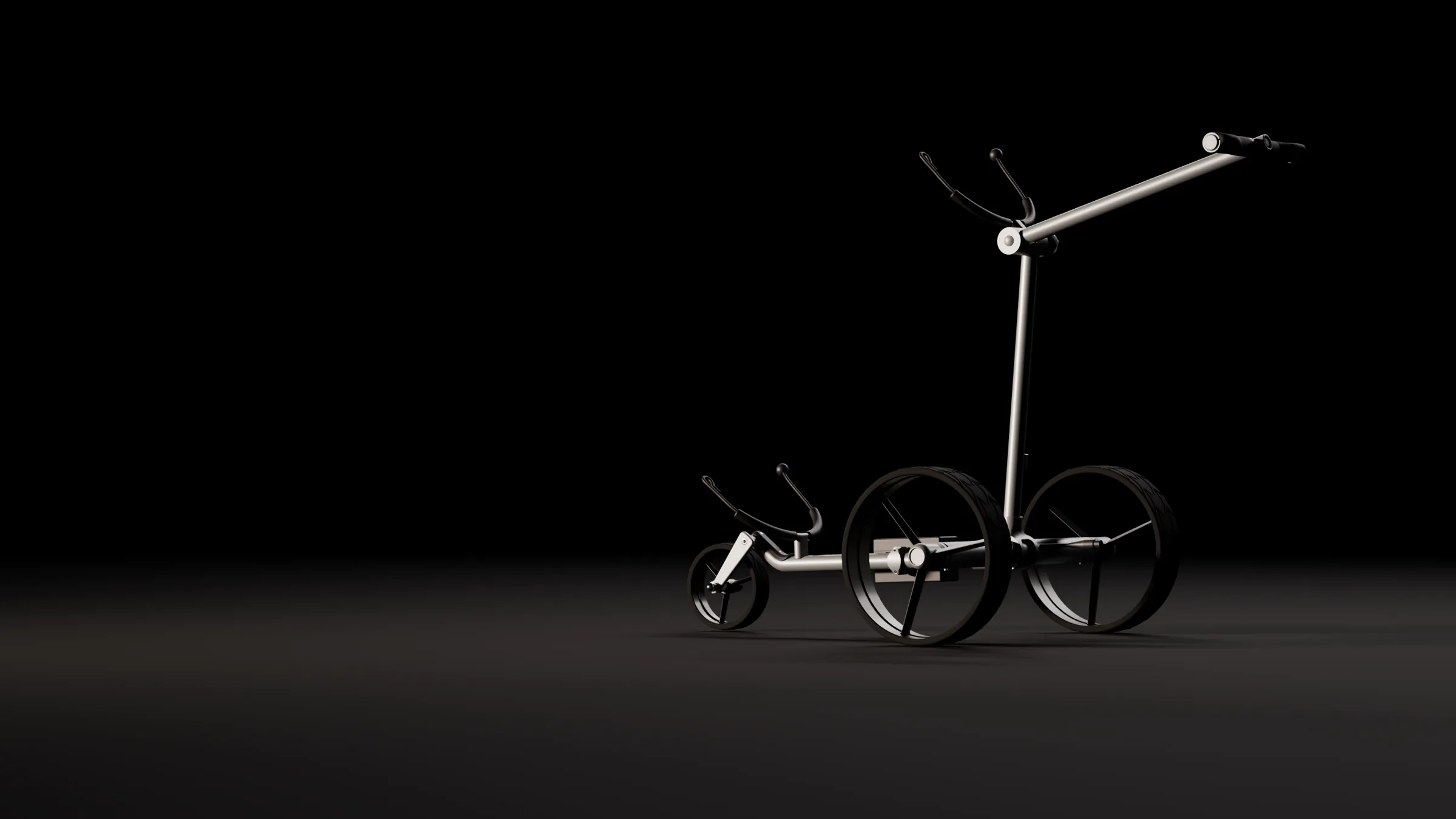

EX3 · Weggelassen: der Motorblock
Nichts dran.Nicht mal der Motor.
Der Rahmen ist Aluminiumrohr mit 30 mm Durchmesser, pulverbeschichtet in Silber. Einen Motorblock gibt es nicht: Die Motoren liegen in der Hinterachse, der Akku am Untergestell.
Was man sieht, ist die Konstruktion.
Antrieb
Zwei Motoren.Im Rohr.

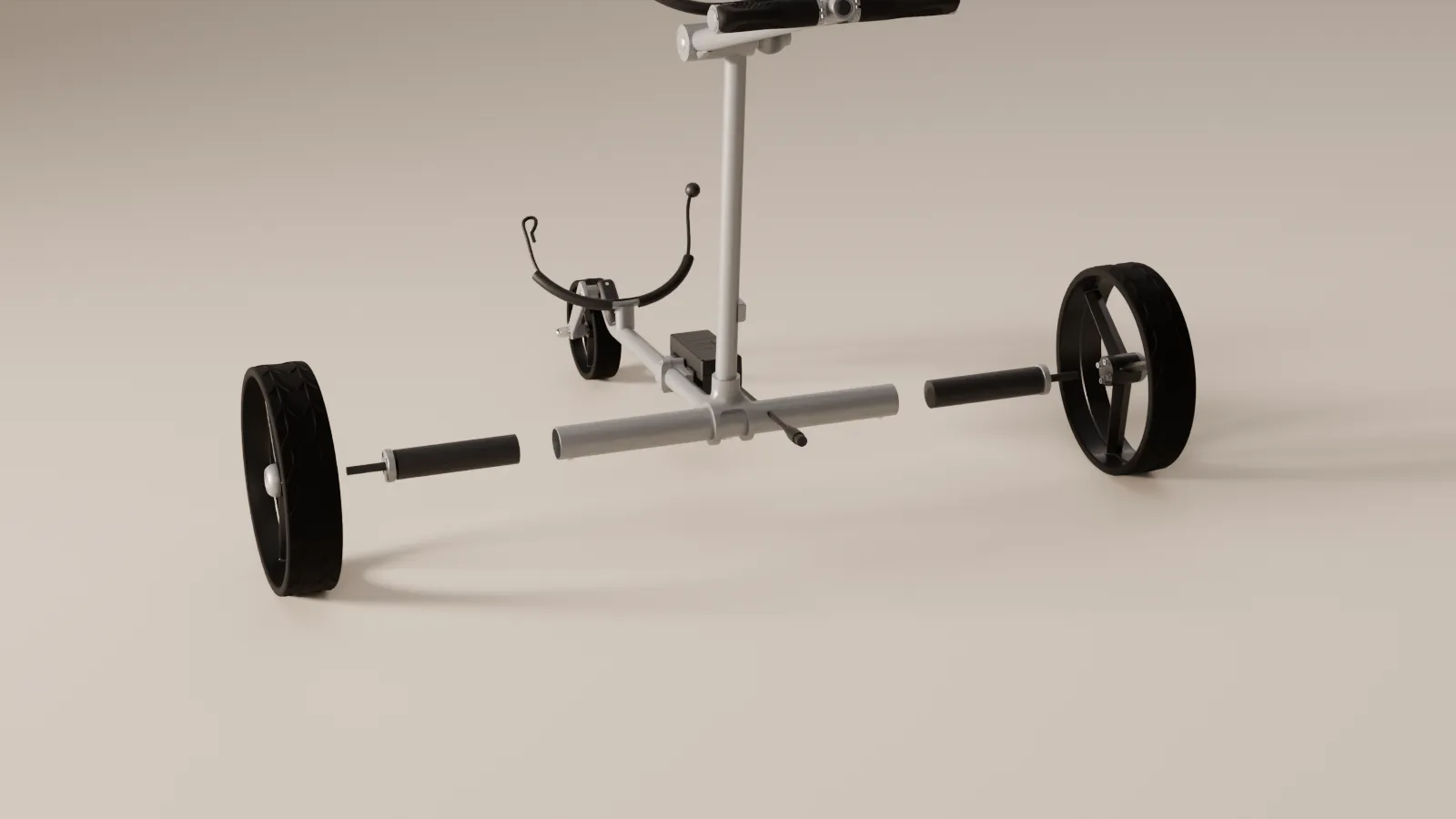

Der EX3 hat keinen Motorblock. Zwei Rohrmotoren mit 42 mm Durchmesser liegen in der Hinterachse, einer für jedes Rad. Von außen sieht man nur das Rohr.
Scrollen zerlegt die Achse.
- Motoren
- 2 Rohrmotoren je einer pro Hinterrad
- Durchmesser
- Ø 42 mm
- Baulänge
- 240 mm je Motor, aus der Konstruktion
- Lage
- In der Hinterachse Achsrohr 510 mm
- Bremse
- Elektronische Bergabbremse
- Energierückgewinnung
- Ja
- Distanz
- 10, 20, 30 m
- Akku
- Lithium-Ionen, 9 Ah, 1,3 kg
Die Zeichnung

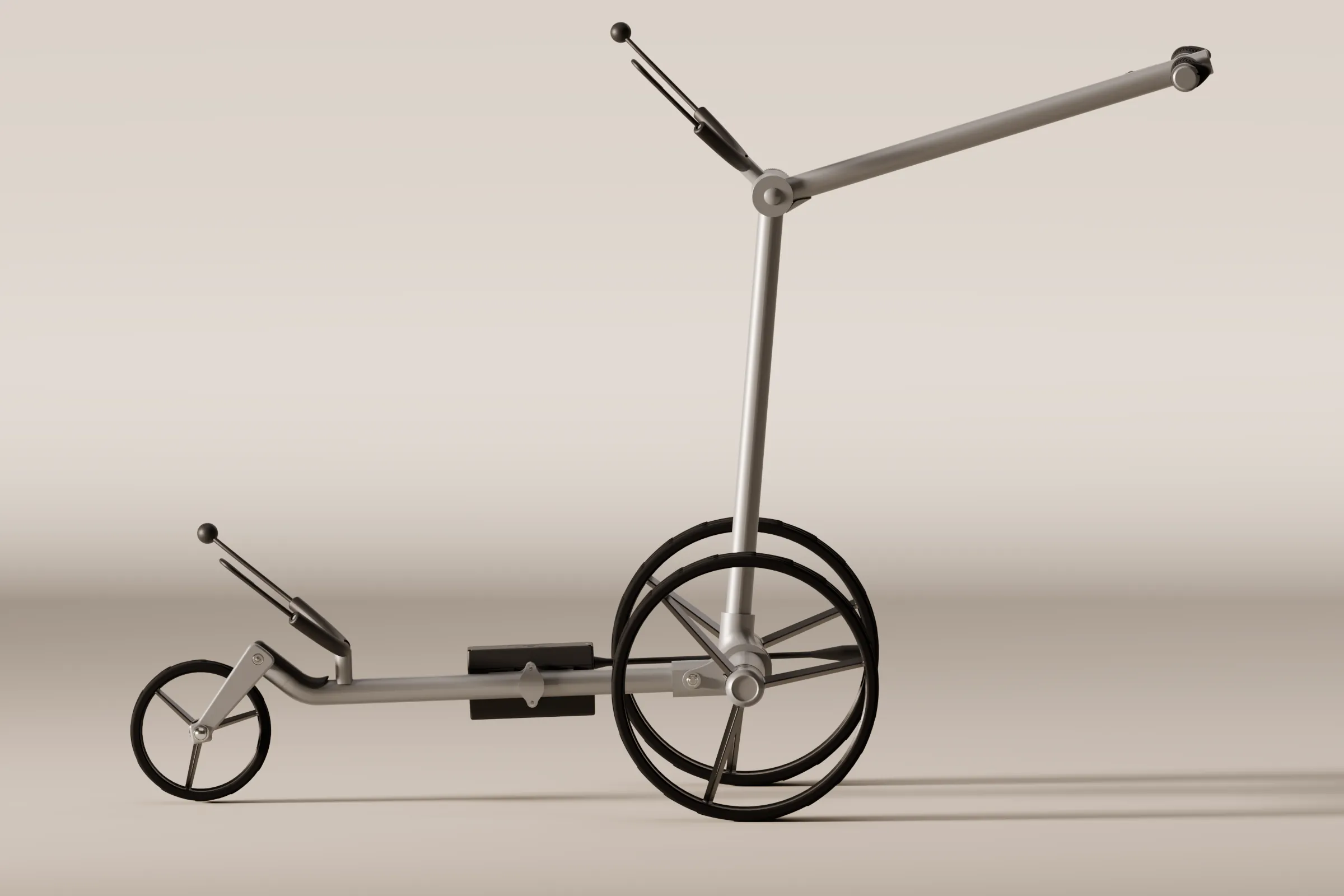

Seitenansicht · orthografisch · aus dem CADMaße statt Worte.
EX3 · Maße aus der Konstruktion
Details
7 DetailsJedes Teil hat eine Aufgabe.

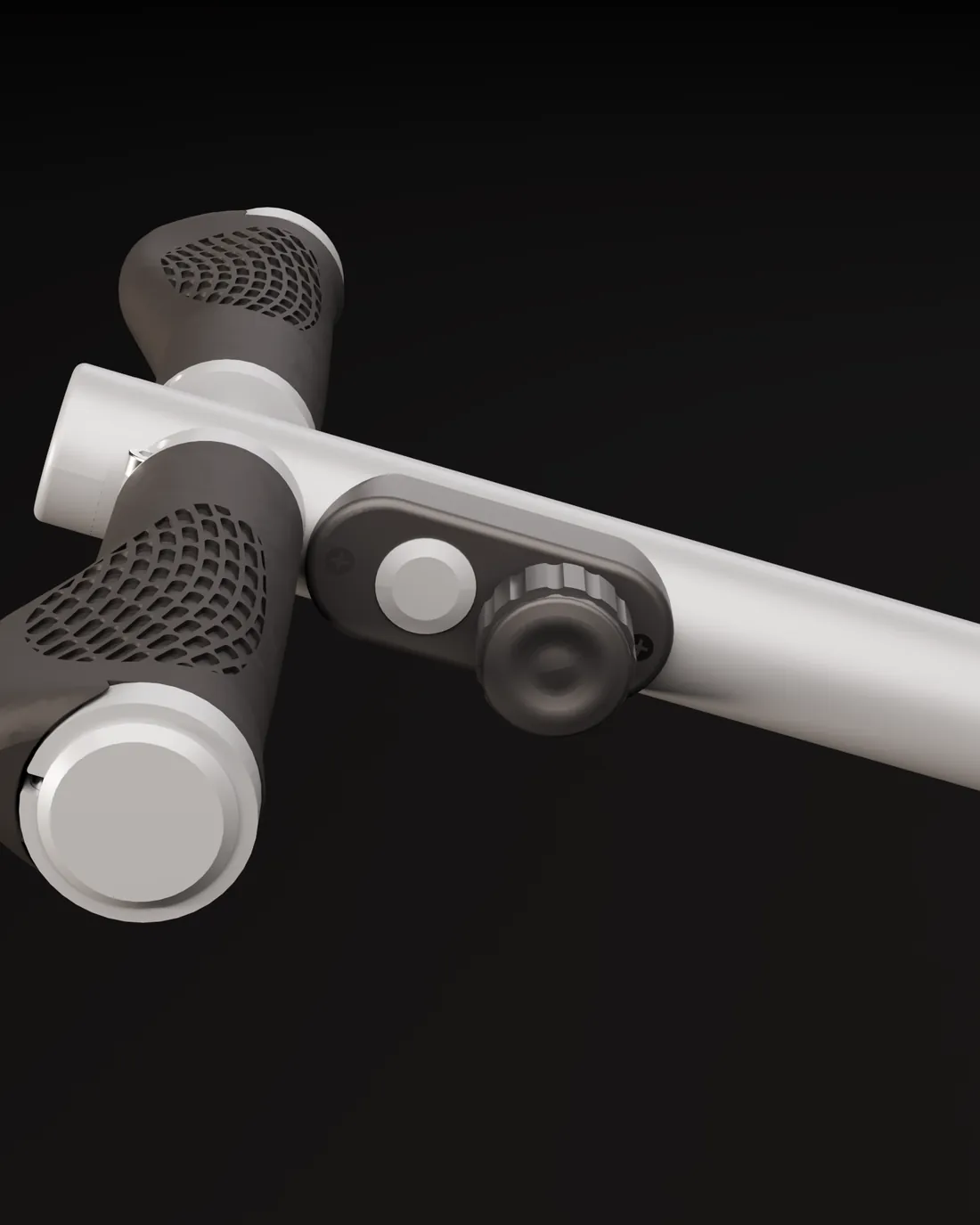

Ein Drehregler
Geschwindigkeit am Regler. Start, Stopp und Distanz über zwei Tasten.

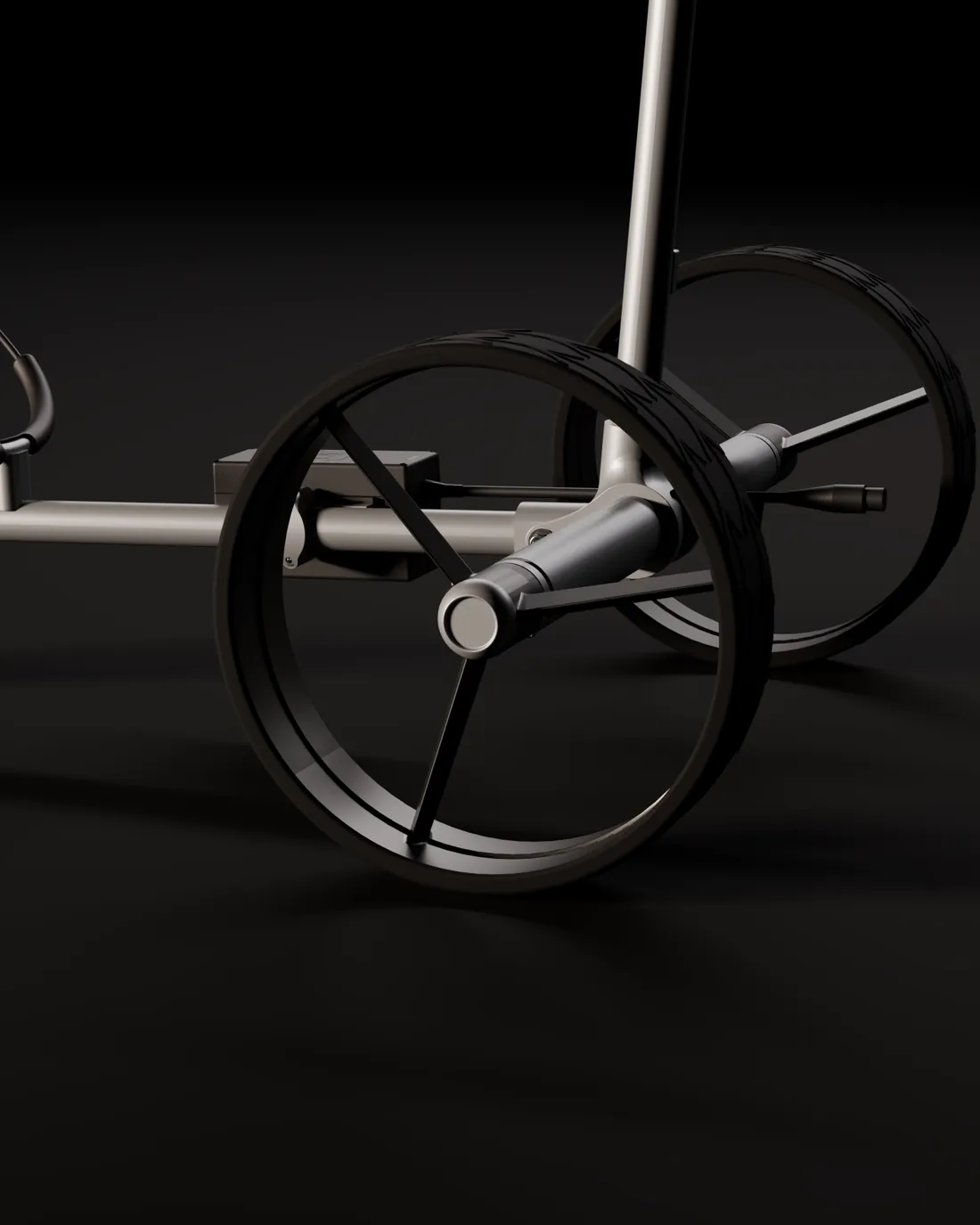

Ø 315 × 74 mm
Freilauf, per Schnellverschluss abnehmbar.

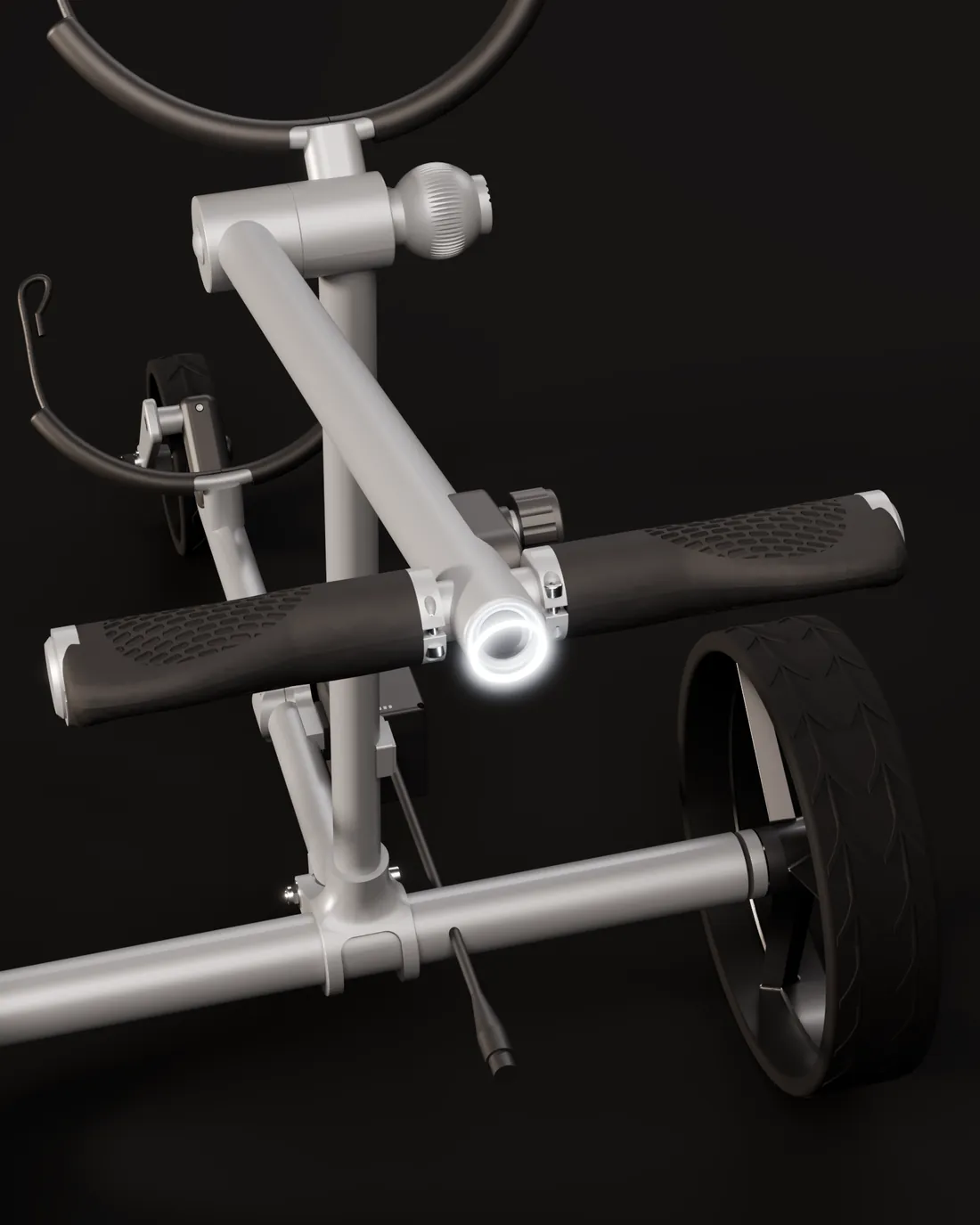

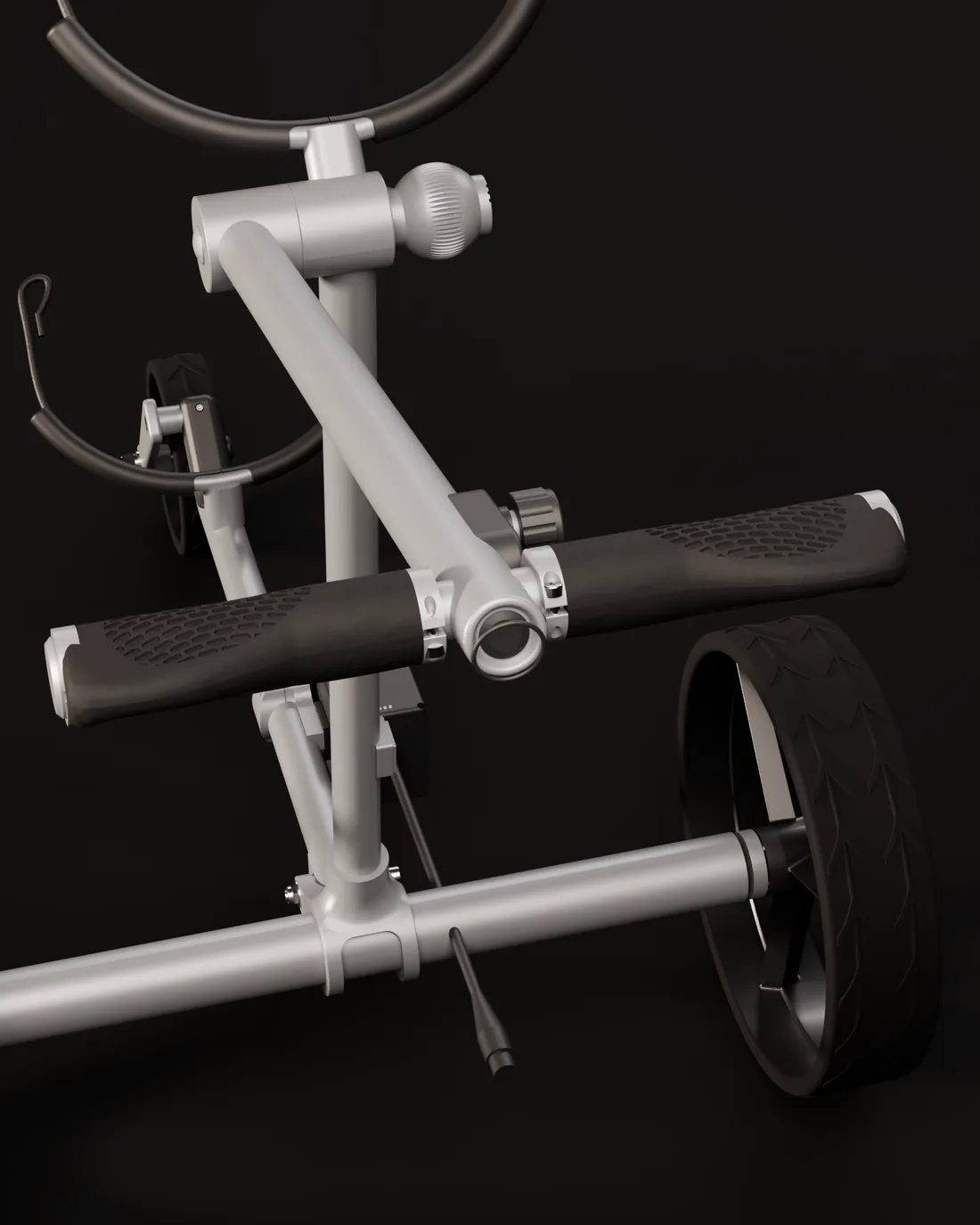

Taste im LED-Ring
Mittig im T-Griff. Der Ring zeigt an, aus und die Akkuwarnung.

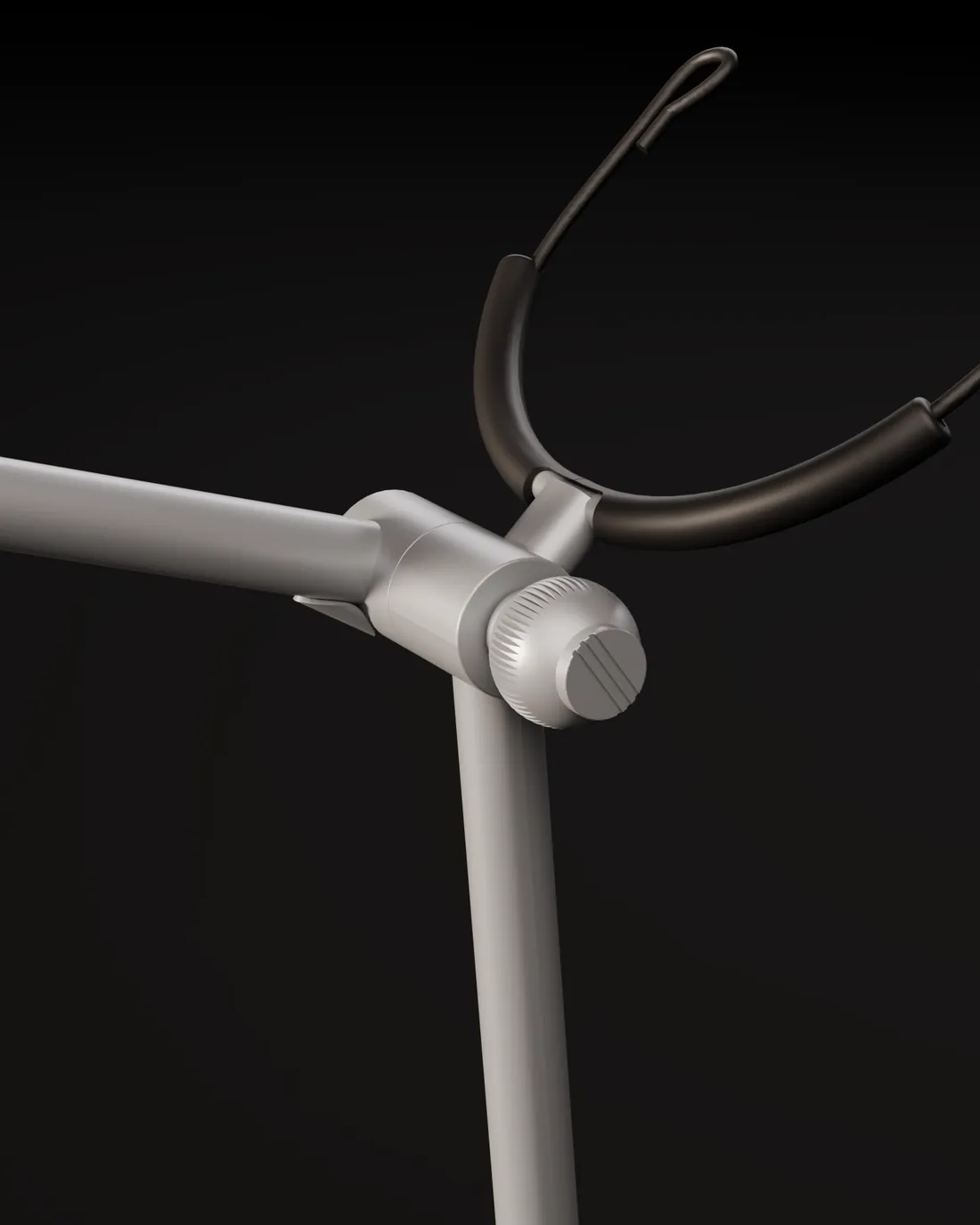

Ein Drehknopf
Auf, zu. Kein Werkzeug.

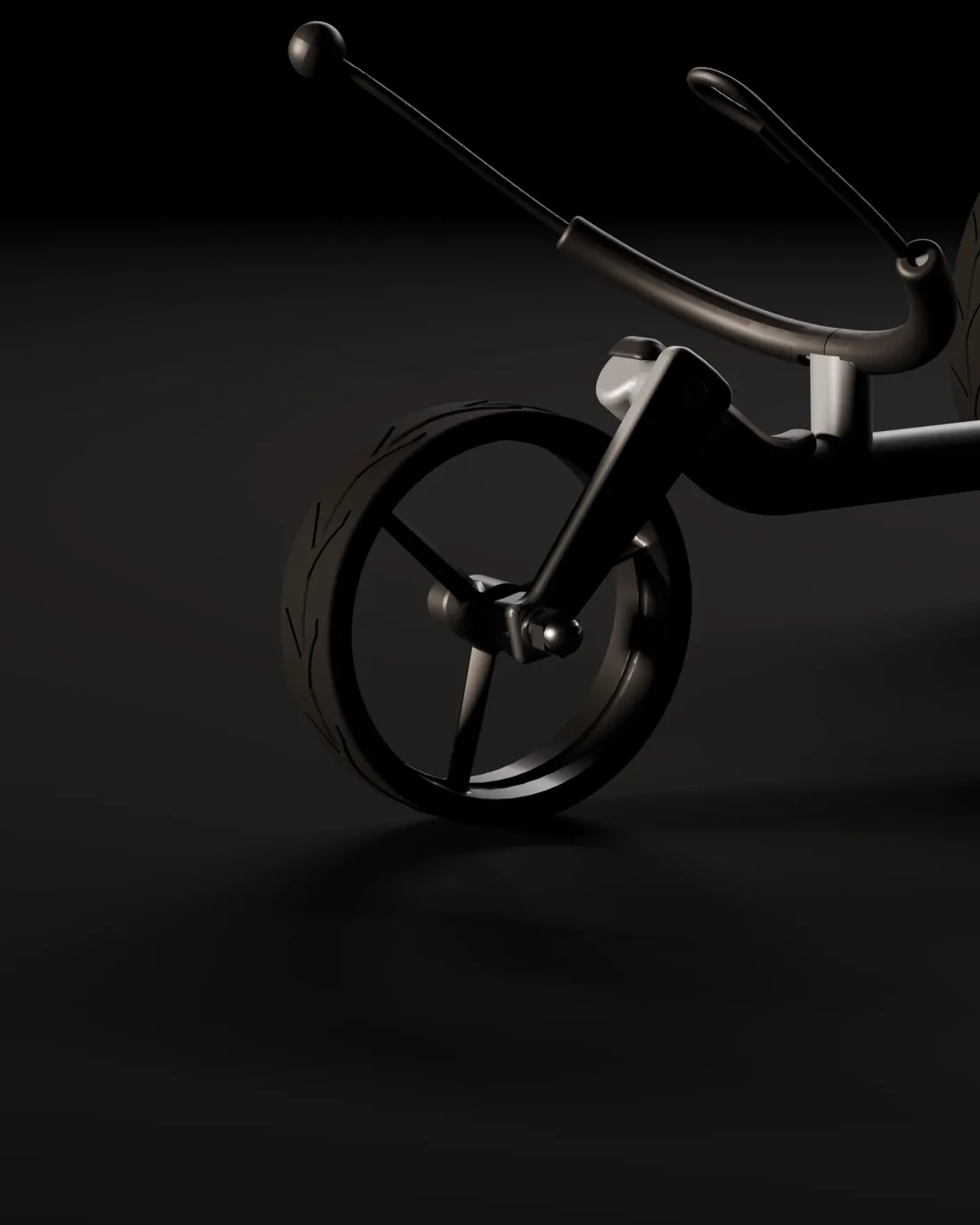

Ø 166 mm
Geradeauslauf justierbar.

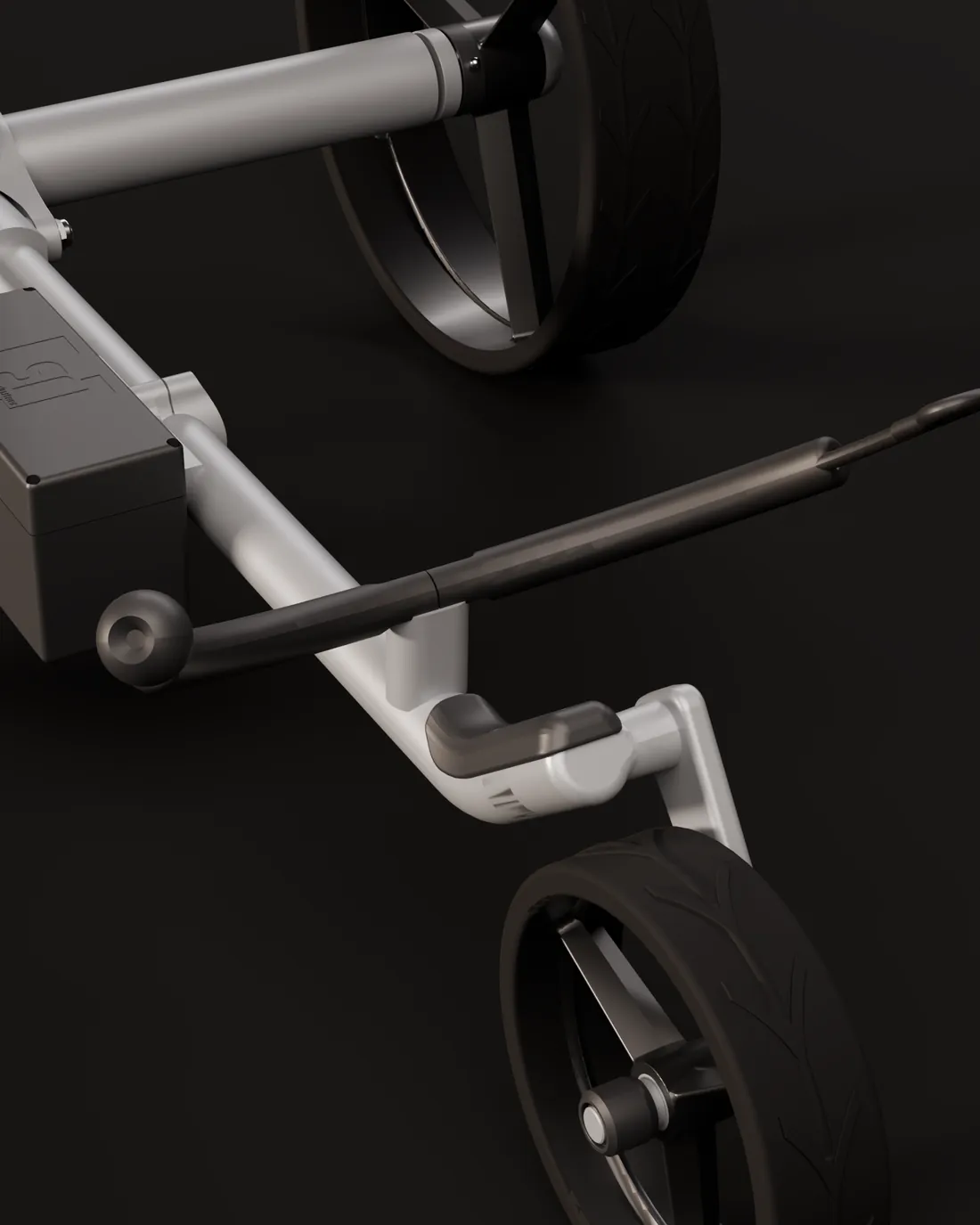

Gummiert
Gummierte Auflagen oben und unten, je ein Spannband.
Ansichten

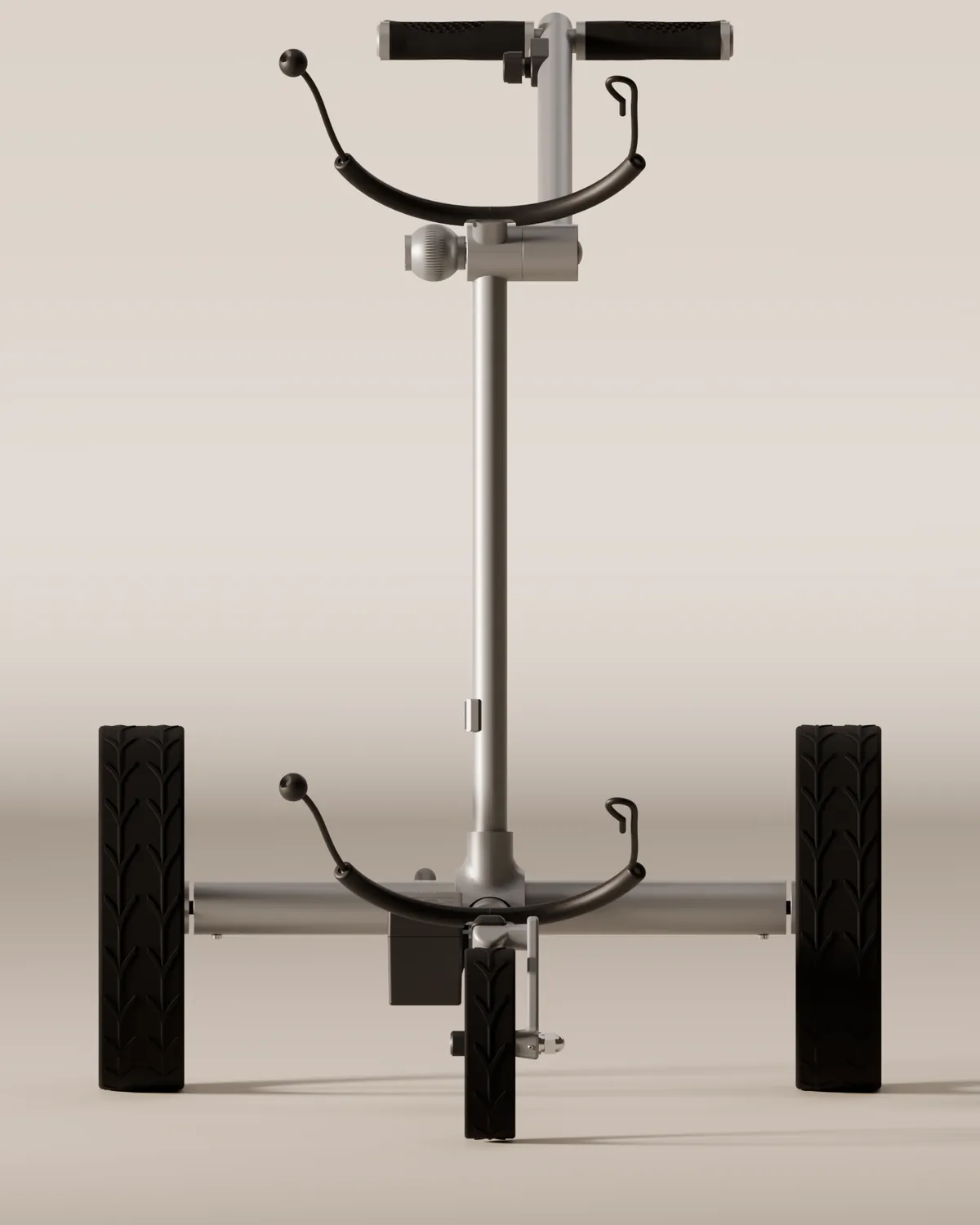

Front

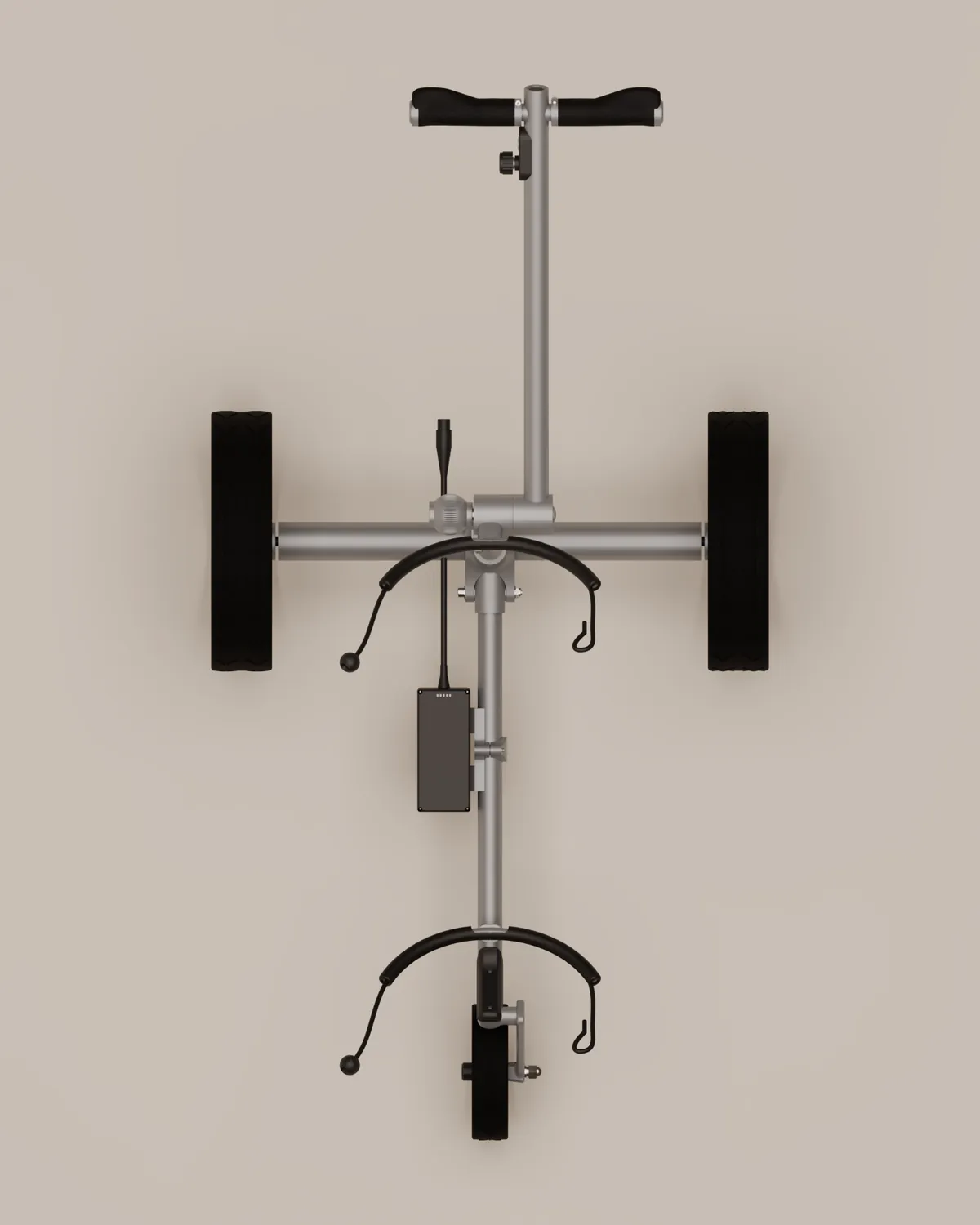

Draufsicht
Von vorn. Von oben.
Datenblatt
EX3
Alle Werte, die wir belegen können. Keine, die wir nicht belegen können.
RahmenAluminium, pulverbeschichtet, Silber
RahmenrohrØ 30 mm
Antrieb2 Rohrmotoren Ø 42 mm in der Hinterachse
AkkuLithium-Ionen, 9 Ah, 1,3 kg
Reichweite27 Loch
BremseElektronische Bergabbremse
FunktionenDistanzfunktion 10, 20, 30 m, Energierückgewinnung, Memory, Freilauf
Gewicht10,0 kg ohne Akku
RäderHinten Ø 315 × 74 mm · vorn Ø 166 mm
Aufgebaut91 × 68,5 × 82 cm Schubstange abgeklappt
Gefaltet80 × 67 × 25 cm ohne Hinterräder
LieferumfangTrolley, Akku, Ladegerät, Akkuhalter, Schirmhalter, Scorekartenhalter, Werkzeug, Anleitung
Die Reihe
Vier Trolleys. Eine Form.
Gleiche Linie, gleiches Rohr, gleiche Räder. Einer zum Ziehen, einer zum Schieben, zwei mit Antrieb.
Fragen
Wir antwortenin Millimetern.
Zu Maßen, Akku, Faltmaß oder Ersatzteilen: Schreiben Sie uns. Viele Antworten stehen schon in der Hilfe.
